MGL TP- teplota a tlak

TP-3 57mm

TP-4 80mm

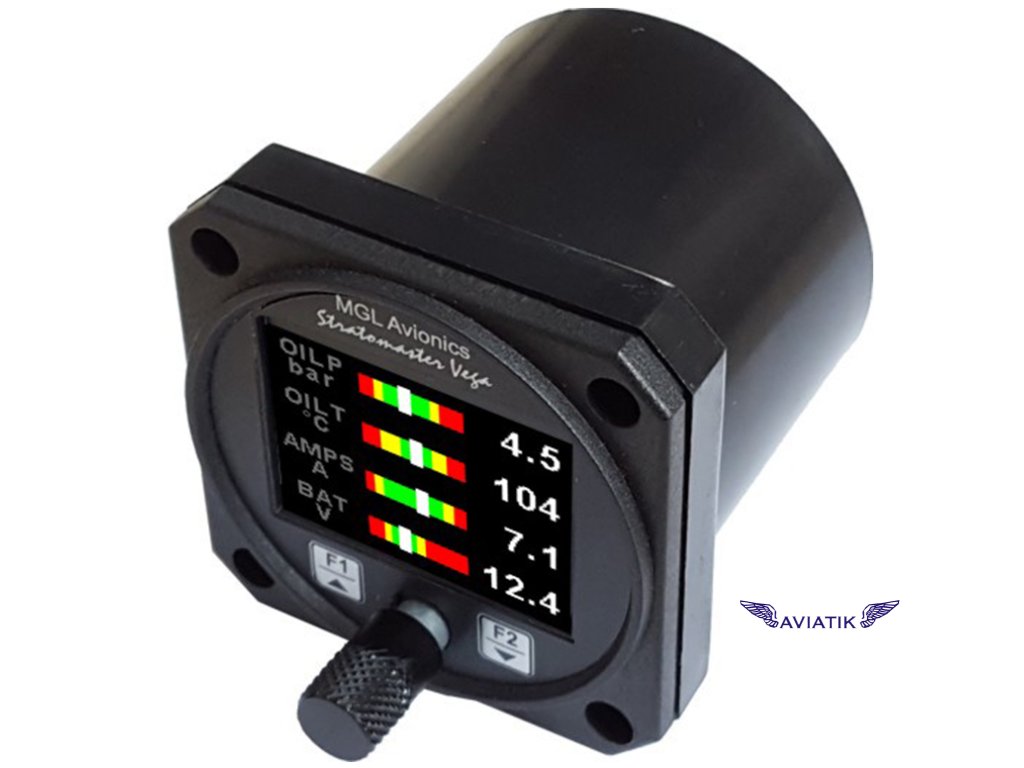

TP-3 je 2 1/4” / 57 mm barevný displej se 4 kanály a univerzálním analogovým vstupem, který je čitelný na slunci. Každý kanál lze individuálně naprogramovat tak, aby zobrazoval tlak, teplotu, proud nebo napětí z univerzálního analogového vstupu, který lze propojit s mnoha senzory, jako jsou teplota oleje, teplota chladicí kapaliny, tlak oleje, tlak paliva, tlak přeplňování a mnoho dalších.

TP- může zobrazovat libovolnou kombinaci 1 až 4 analogových kanálů v horizontálním / vertikálním sloupcovém grafu nebo v numerickém formátu.

Tlak lze měřit pomocí standardních automobilových odporových snímačů (např. VDO 2, 5 a 10 bar), snímačů Rotax 4-20 mA a také snímačů tlaku s výstupem 0-5 V. Teplotu lze měřit pomocí standardních automobilových odporových snímačů (např. VDO, Westach) i pomocí přesného polovodičového snímače MGL Avionics LM335. Kromě toho lze vstupy teploty, tlaku a proudu naprogramovat podle křivky definované uživatelem pro vlastní snímače.

Všechny analogové kanály mají programovatelný nízký a vysoký alarm. To má za následek sepnutí kontaktu, které se obvykle používá k zapnutí výstražné kontrolky. TP-3 také zaznamenává minimální a maximální hodnoty dosažené pro každý kanál do trvalé paměti.

TP- lze také propojit přes sběrnici CAN s externí jednotkou RDAC (Remote Data Acquisition Computer). To umožňuje snadnější instalaci, protože jednotka RDAC je obvykle namontována v motorovém prostoru.
