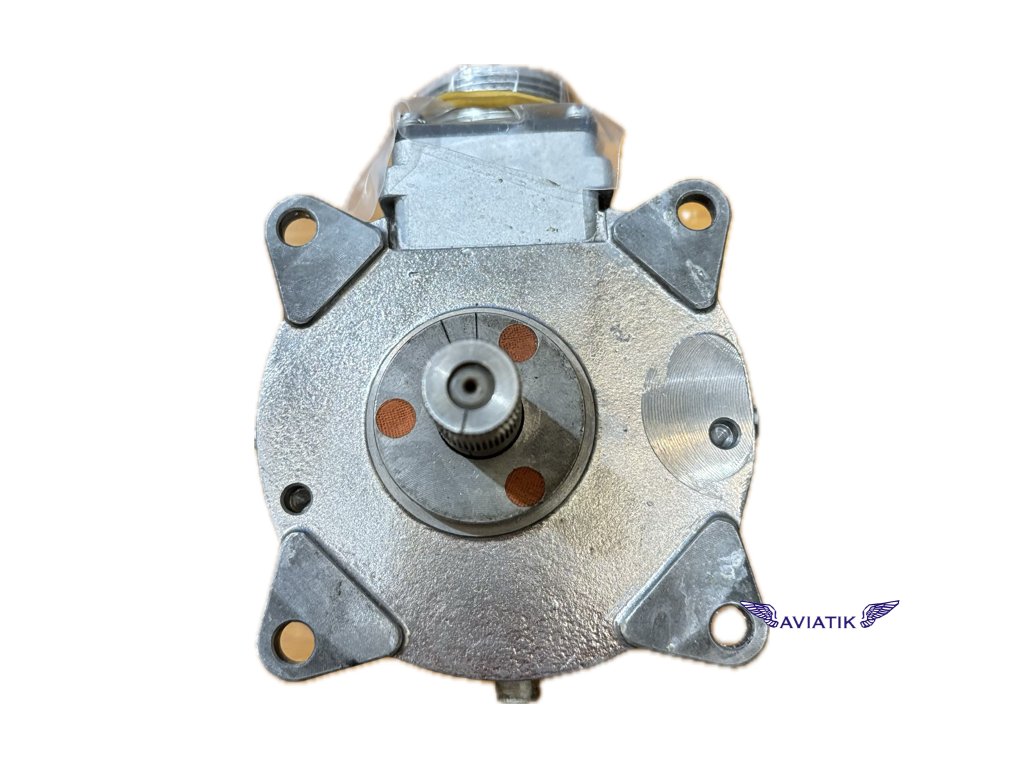

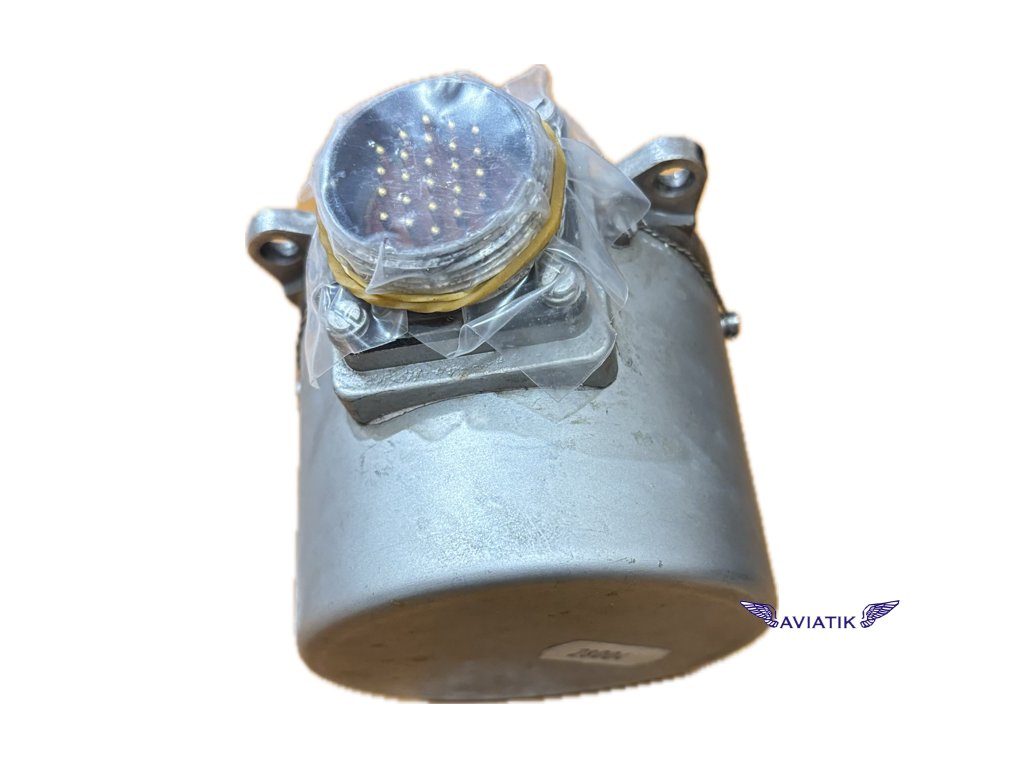

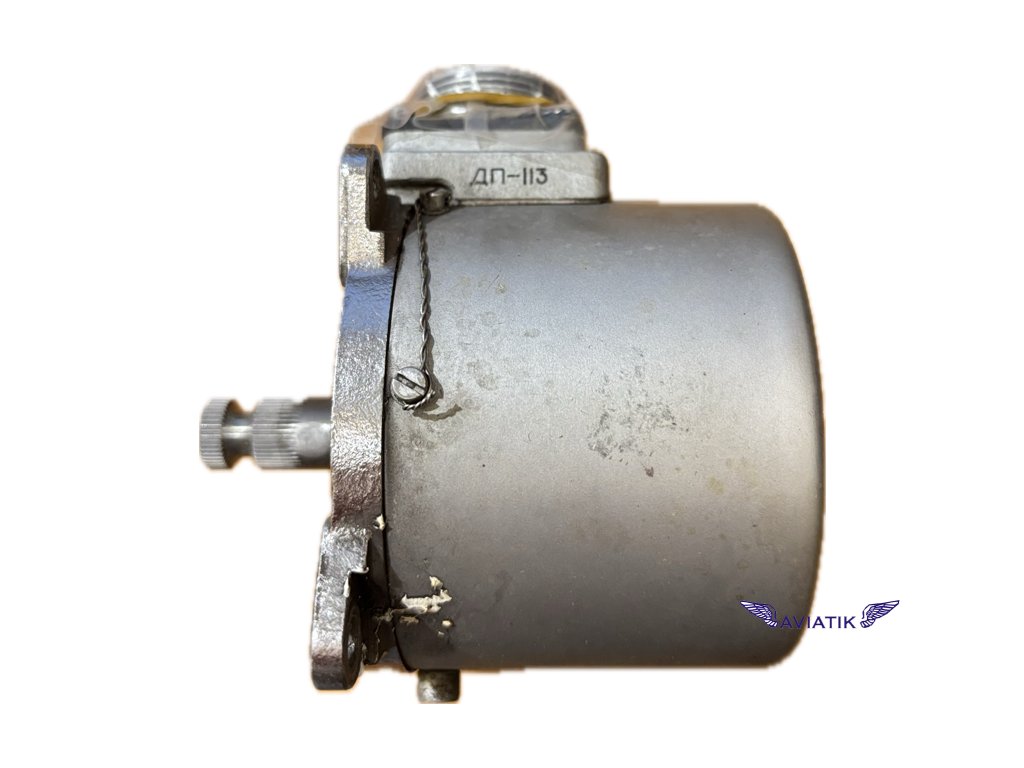

Snímač pohybu DP-113 je určen k vydávání dvou elektrických zpětnovazebních signálů (do hlavního a záložního kanálu automatického řízení), které jsou úměrné poloze panelů klínu vzduchového sání, a jednoho elektrického indikačního signálu (vydávaného na IPK-2-04).
Princip činnosti snímače DP-113 je založen na přeměně rotačního pohybu výstupního hřídele na elektrické signály pomocí dvou indukčních snímačů typu 45D-20-2 a synchro transformátoru typu SB-32-3A, přičemž elektrické signály z indukčních snímačů jsou vydávány ve formě střídavého napětí s konstantní frekvencí ƒ=400 Hz a amplitudou úměrnou úhlu natočení výstupního hřídele snímače, a signál z synchrontransformátoru je úměrný sinusové hodnotě úhlu natočení výstupního hřídele. DP-113 je mechanicky spojen s panely klínu sání vzduchu.
