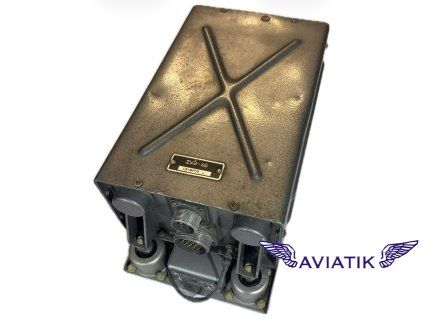

APD-9V Spoučtěcí blok motoru AI-9, АПД-9В

APD-9V zajišťuje softwarové provedení startovacího procesu (studený start, falešný start) podle daného programu a zajišťuje automatické připojení a odpojení jednotek startovacího systému. Cyklus panelu je 30 sekund, pokud je deska AUTOMATIC ON zapnutá.

1. Po stisknutí tlačítka „START“ se spustí APD-9V (rozsvítí se kontrolka „AUTOMATIC ON“);

2. Po 3 sekundách je přes startovací rezistor, startovací čerpadlo, startovací palivový ventil a zapalovací jednotku přivedeno napájení do STG-3;

3. Po 6 sekundách je napájení přivedeno do startovacího palivového ventilu, do pracovních vstřikovačů a do uzavíracího ventilu HP-9V.

4. Po 6,5 sekundách je startovací odpor startovacího generátoru odbočen, což spustí intenzivnější otáčení rotoru motoru.

5. + – po 12 s je přívod energie odpojen od startovacího palivového ventilu, zapalovací jednotky a startovací svíčky, startovacího palivového ventilu k pracovním vstřikovačům a startovacího čerpadla.
