Otáčkoměr I-RPM Kanardia
Kód: 6232/57M2
Související produkty
Detailní popis produktu
Indikátor RPM Indu je elektronické zařízení, které napodobuje klasickou konstrukci nástrojů RPM a kombinuje je s nejmodernější elektronikou. Výsledkem toho je to nejlepší z obou světů; dokonalé a intuitivní analogové čtení v kombinaci s vysokou přesností moderní elektroniky.
Dbáme na to, aby naše nástroje byly lehké a tenké. RPM váží pouze 210 g.
Signál RPM se získává ze snímače otáček. Většina motorů je již vybavena tímto snímačem. Informace o zapojení naleznete v příručce motoru.
Při připojení k zařízení sběrnice CAN se zobrazují údaje o otáčkách a hodinách motoru, které mohou být použity jinými zařízeními společnosti Kanardia.
Displej je rozdělen lineárně ve stupnici 230 ° s barevným LCD displejem ve středu.
K dispozici jsou tři standardní konfigurace měřítka pro každou velikost přístroje: D-motor, Lycoming a Rotax. Vlastní měřítko je k dispozici, Vlastní měřítko je k dispozici také na vyžádání.
RPM lze nakonfigurovat tak, aby na LCD displeji zobrazovaly dva druhy varování: žlutá zóna RPM; RPM červená zóna.
RPM signal input
The RPM signal is obtained from RPM sensor. Most of the engines are already equipped with such sensor. Refer to your engine manual for wiring.
CAN bus connection
When connected to a CAN bus instrument outputs RPM and engine hours data which can be used by other Kanardia devices.
230° Linear scale
Display is divided linearly in 230° scale with colour LCD display in the center.
Different scales
There are three standard scale configurations for each size of instrument: D-motor, Lycoming and Rotax. Custom scale is also avaliable on request.
Colour LCD display
RPM information is also shown on a colour LCD display.
Different display configurations
There are three display configurations for RPM. Configuration must be specified at the time of order.
Visual warnings
RPM can be configured to show two types of warnings on LCD display: RPM yellow zone; RPM red zone.
Engine time recorder (optional)
Instrument measures and stores engine running time on integrated memory module. The engine time value is displayed on LCD display.

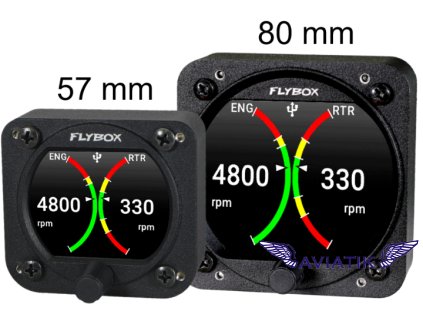

Rotor RPM (optional)
Instrument is modified to support two RPM sensors. Engine RPM value is presented by the mechanical needle while the rotor RPM value is displayed on LCD display.
Slave unit
Round slave RPM indicator. Requires DAQU to be present on the CAN bus.
Přístroj měří a ukládá čas chodu motoru na integrovaném paměťovém modulu. Hodnota času motoru se zobrazí na LCD displeji.Hodnota času motoru se zobrazí na LCD displeji.
Přístroj je upraven pro podporu dvou snímačů otáček. Hodnota otáček motoru je zobrazena mechanickou ručičkou, zatímco hodnota otáček rotoru je zobrazena na LCD displeji.
|
Description |
Value |
|
| Weight | 80 mm: 210 g | |
| 57 mm: 150 g | ||
| Size | 80 mm: 82 x 82 x 45 mm | |
| 57 mm: 62 x 62 x 45 mm | ||
| Humidity | 30 % to 90 %, non condensing | |
| Operating temperature | -30°C to +85°C | |
| Operational voltage | 6 V – 32 V | |
| Current consumption | 105 mA at 12 V | |
| Power consumption | 1.26 W | |
| Panel hole | 80 mm: (3.15 inch) diameter, standard fit | |
| 57 mm: (2.24 inch) diameter, standard fit | ||
| Engine rpm signal input frequency | 0 to 1000 Hz | |
| Rotor rpm signal input frequency | 0 to 1000 Hz | |
| Communication | CAN bus, 29 bit header, 500 kbit, Kanardia protocol | |
| Display | 176 x 220 pix, diagonal 2.0”, 16 bit, full colour, super bright |
Doplňkové parametry
| Kategorie: | Otáčkoměry |
|---|---|
| Potřeby pro letadla: | Přístroje, Otáčkoměr, Kanardia |
