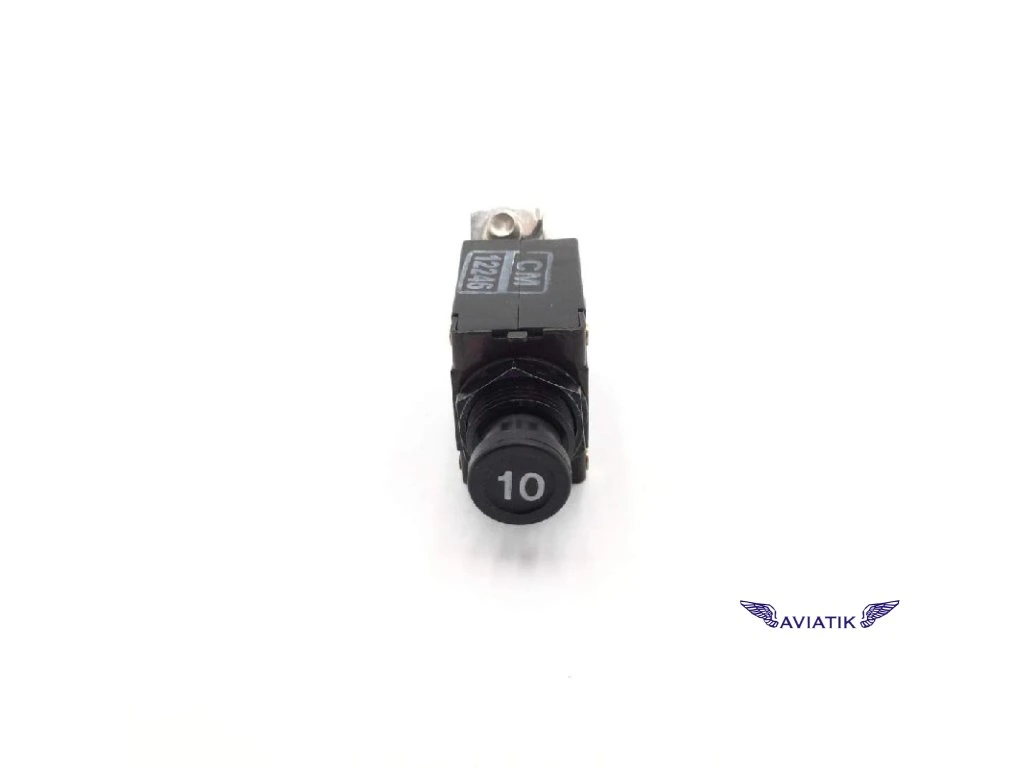

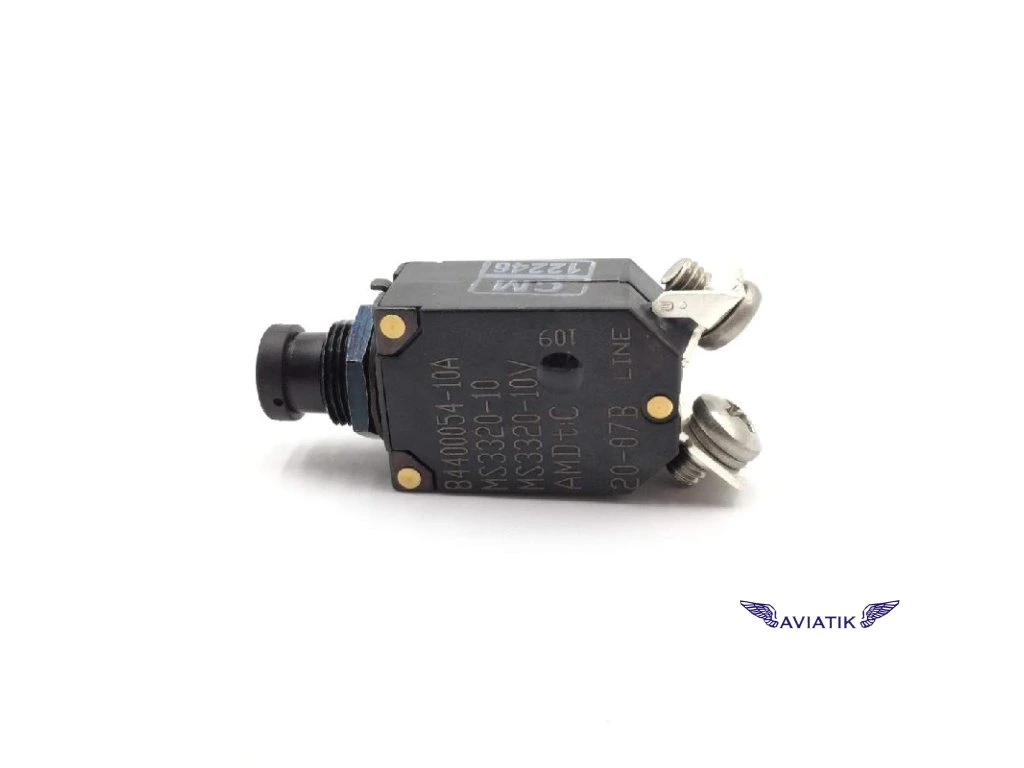

Jistič MS3320-10

Číslo dílu nebo model MS3320-10
Popis Jistič
Třída podle přílohy B
ECCN (třída pro kontrolu vývozu) EAR99
Charakteristika vypínacího mechanismu Časová zpoždění, jedno místo
Jmenovitá teplota okolí pro vypínací mechanismus 25 °C, jmenovitá hodnota, jedno místo
Velikost závitu 0,438 palce
Doba zpoždění vypnutí v sekundách na jmenovitý trvalý proud minimálně 1,5 při 200 % a maximálně 40 při 200 % v jednom místě
Označení řady závitu Un
Počet závitů na palec (tpi) 32
Typ a počet svorek 2 vývody se šroubem
Typ skladování Sklad pro všeobecné použití

Technické údaje 96906-ms3320 vládní norma
Způsob resetování Ruční
Počet pólů 1
Typ provozního napětí a jmenovitá hodnota na pól ve voltech 120 V střídavého proudu a 28 V stejnosměrného proudu v jednom místě
Vzdálenost mezi montážní plochou a koncem svorky maximálně 1,343 palce
Typ a počet montážních prvků 1 závitová průchodka s těsněním panelu
Typ a jmenovitá hodnota maximálního vypínacího proudu na pól I 5000 V střídavého proudu a 2500 V stejnosměrného proudu v jednom místě
Maximální jmenovitý trvalý proud na pól 10 A střídavého proudu a 10 A stejnosměrného proudu, jedno místo
Typ a počet ručních ovládacích prvků 1 push-pull
Typ spouštěcího mechanismu hlavního kontaktu Bez spouštěcího mechanismu
Konfigurace vnitřního spouštěcího mechanismu Sériové vypnutí, jedno místo

Typ ochrany krytu, pro který je zařízení určeno Odolné proti plísním, vibracím a nárazům, odolné proti solné mlze, prachotěsné, odolné proti korozi, odolné proti vlhkosti a odolné proti výbuchu
Stupeň odolnosti Středně odolné
Frekvence v hertzích 400 (jedno místo)
Typ ochrany obvodu Nadproud, jedno místo
Vzdálenost mezi svorkami paralelně k délce 0,5 palce nominální
Materiál pouzdra Plast
Délka průchodky 0,25 palce
Šířka těla 0,593 palce maximálně
Typ těla Jednopólový typ
Délka těla 0,781 palce maximálně
Způsob vypnutí Tepelné, jedno místo
Označení polohy spouštěče Na pólu jedna
Funkce spouštěče Vypnutí-reset
Hmotnost jednotky bez obalu 0,055 libry
Maximální vypínací proud při trvalém proudu na pól v Pe 138 v jedné poloze
