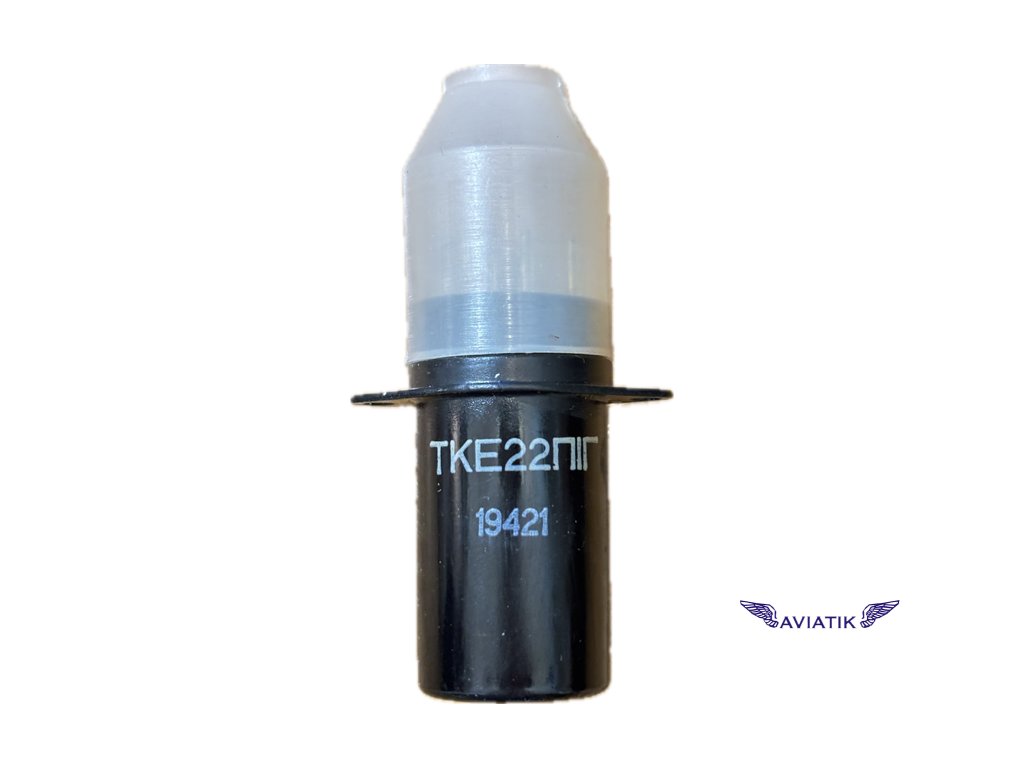

TKE22P1G Relé, stav nové

ТКЕ22П1Г
Elektromagnetické spínací relé neutrální ТКЕ22П1Г je určeno pro spínání elektrických obvodů stejnosměrného a střídavého proudu v elektrických systémech letecké techniky.

Elektromagnetické spínací relé TKE22P1G je určeno pro spínání elektrických obvodů stejnosměrného a střídavého proudu v elektrických systémech letecké techniky.
Relé TKE22P1G množství
Kategorie: Relé TKE, TPE

Struktura symbolického označení:
ТКЕ22П1Г
– Т – jmenovité napětí ovládacího vinutí 27 V;
– К – spínací relé s napájením ovládacího obvodu stejnosměrným proudem;
– Е – hodnota jmenovitého proudu v obvodu hlavních kontaktů, označuje řád:
– Н – nula celých čísel;
– Е – jednotky;
– Д – desítky;
– 2 – udává počet jednotek daného řádu;
– 2П – označuje počet spínacích kontaktů;
– 1 – počet nezávislých spínacích kontaktů;
– Г – hermetické.

Hlavní technické charakteristiky relé ТКЕ22П1Г:
• Jmenovité napětí spínaného obvodu (stejnosměrný proud), V …… 27
• Jmenovité napětí řídicího obvodu (stejnosměrný proud), V …… 27
• Proud spínaného obvodu (při t obvodu menším nebo rovném 0,015 s), A …… 2
• Proud spotřebovávaný cívkou relé v zapnutém stavu při jmenovitém napětí, max., A …… 0,11
• Spouštěcí napětí relé v zahřátém stavu za normálních podmínek, max., V …… 18
• Napětí uvolnění relé v zahřátém stavu za normálních podmínek, maximálně, …… 6,5
• Konstrukční provedení …… hermetické
