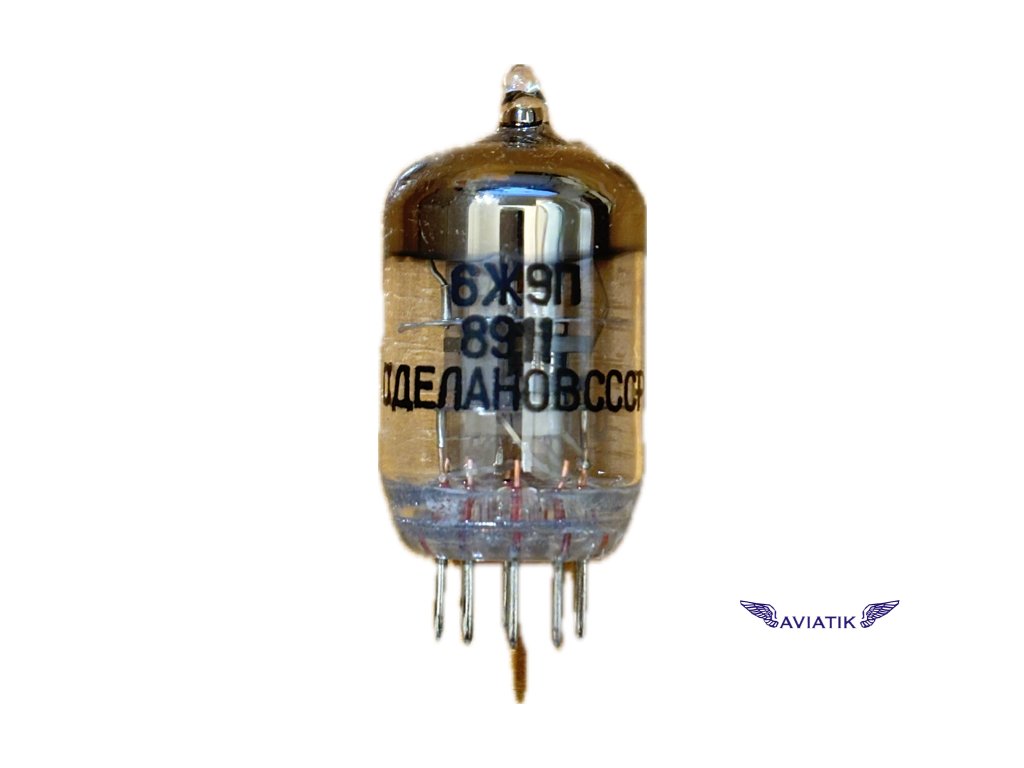

6Ž9P Elektronka, stav: nová

RÁDIOVÁ LAMPY 6Ж9П
Napětí žhavení: 6,3 V
Proud žhavení: 300 mA
Jmenovité napětí anody: 150 V
Mezní napětí anody: 250 V
Proud anody: 15 mA
Mezní proud katody: 35 mA
Mezní napětí první mřížky: -100 V
Jmenovité napětí druhé mřížky: 150 V
Mezní napětí druhé mřížky: 160 V
Proud druhé mřížky: nejvýše 4,5 mA
Napětí třetí mřížky: 0 V
Mezní výkon rozptýlený anodou: 3 W
Mezní výkon rozptýlený druhou mřížkou: 0,75 W
Křivka charakteristiky: 17,5 mA/V
Napětí odpojení elektronového proudu první mřížky: nejvýše -1,1 V
Vnitřní odpor: 0,15 MΩ
Ekvivalentní odpor vnitřního šumu lampy: 350 Ω
Vstupní odpor při frekvenci 60 MHz: 5 kΩ
Odpor v katodovém obvodu pro automatické posunutí: 80 Ω
Odpor v katodovém obvodu pro automatické posunutí: 80 Ω
Odpor v obvodu mřížky prvního limitu: 1 MΩ
Vstupní kapacita: 8,5 pF
Průchozí kapacita: nejvýše 0,03 pF
Kapacita katoda-předžehlička: nejvýše 7 pF
