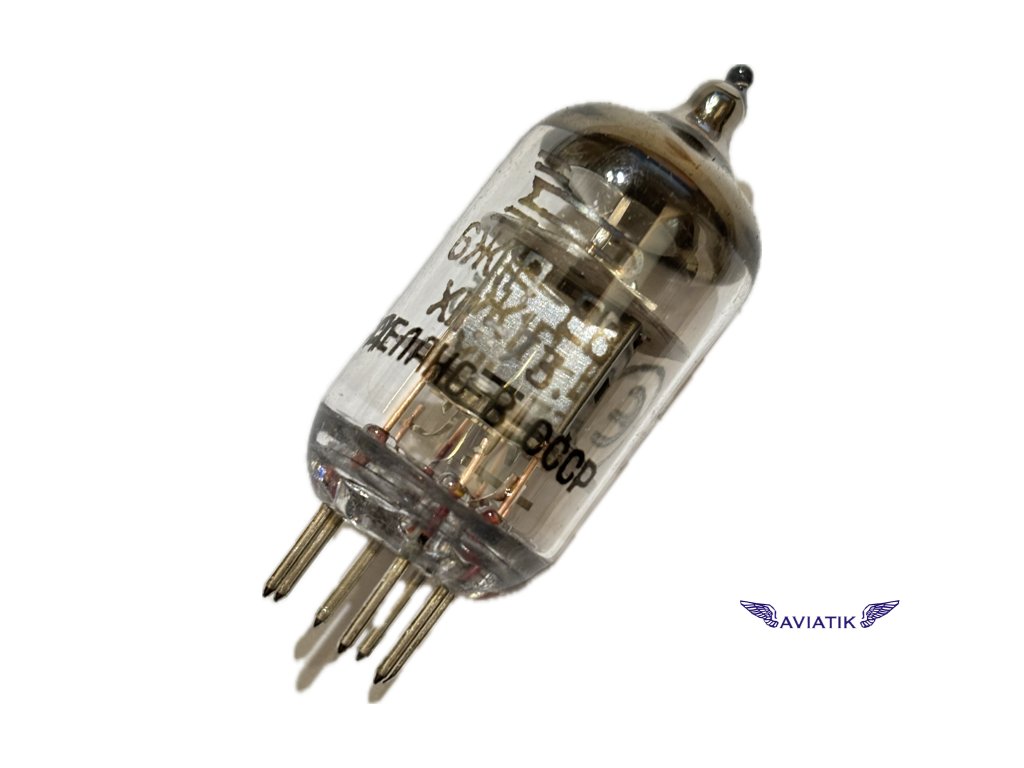

6Ž1P-EV Elektronka

Vysokofrekvenční miniaturní pentoda s krátkou anodovou charakteristikou, zvýšenou životností, spolehlivostí a mechanickou pevností.
Určena pro použití v obvodech širokopásmového zesilování vysokofrekvenčního napětí.
Vysokofrekvenční pentoda 6Ж1П-ЕВ se používá v ultrakrátkovlnných, televizních přístrojích a dalších radiotechnických zařízeních všeobecného a speciálního určení.
Funguje v jakékoli poloze.
Vyrábí se ve skleněném provedení s prstovým vývodem.
Katoda je oxidová s nepřímým žhavicím proudem.
Pätice 7-pinová s knoflíkovým dnem.

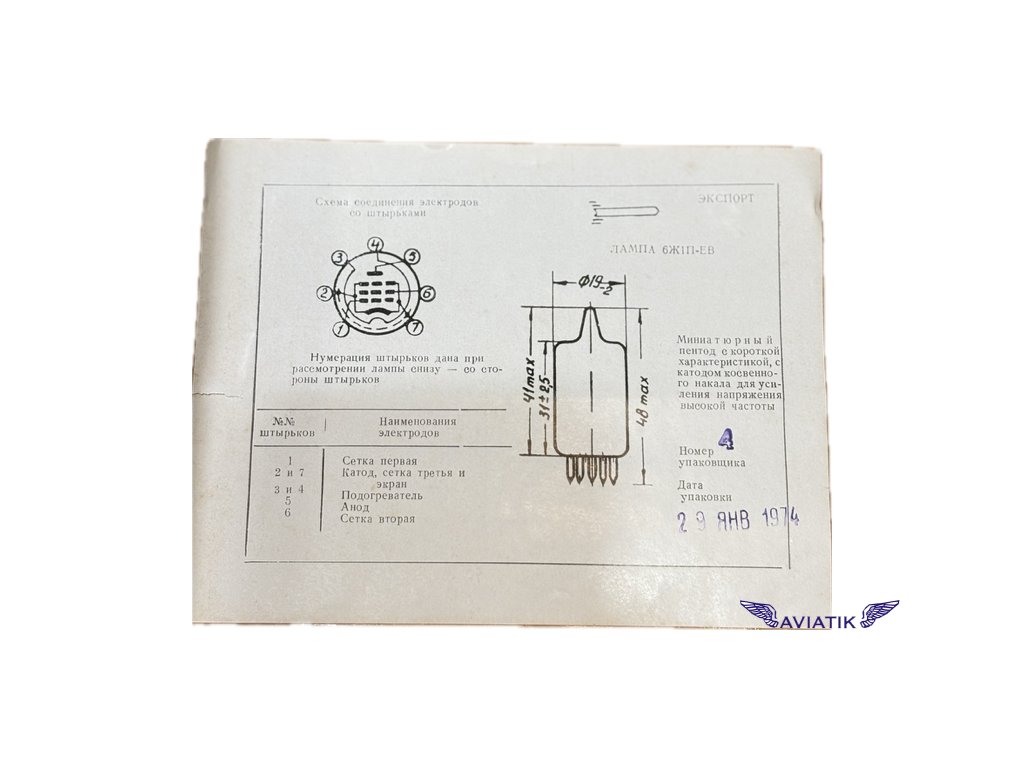

Uspořádání pinů: РШ4.
Rozměry pentody:
- výška lampy - 48 mm;
- průměr lampy - 19 mm.
Hmotnost nejvýše 15 g.
Minimální životnost nejméně 5000 hodin.
Zahraniční ekvivalenty pentody 6Ж1П-ЕВ: 6AK5(WA), EF95, EF95F, EF905, 6F32(V), DP61, PM05, M8100, 5654, 6096.

Význam označení vysokofrekvenční pentody:
6Ж1П-ЕВ
6 – číslo udávající zaokrouhlenou hodnotu napětí žhavicího vlákna lampy ve voltech;
Ж – písmeno určující typ lampy: Ж – vysokofrekvenční pentoda s krátkou charakteristikou;
1 – číslo pořadového čísla vývoje daného typu lampy;
П – písmeno charakterizující konstrukční provedení: П – miniaturní (prstová) lampa ve skleněném plášti o průměru balonu 19 nebo 22,5 mm;
Е – lampa se zvýšenou životností;
В – lampa se zvýšenou spolehlivostí a mechanickou pevností.
