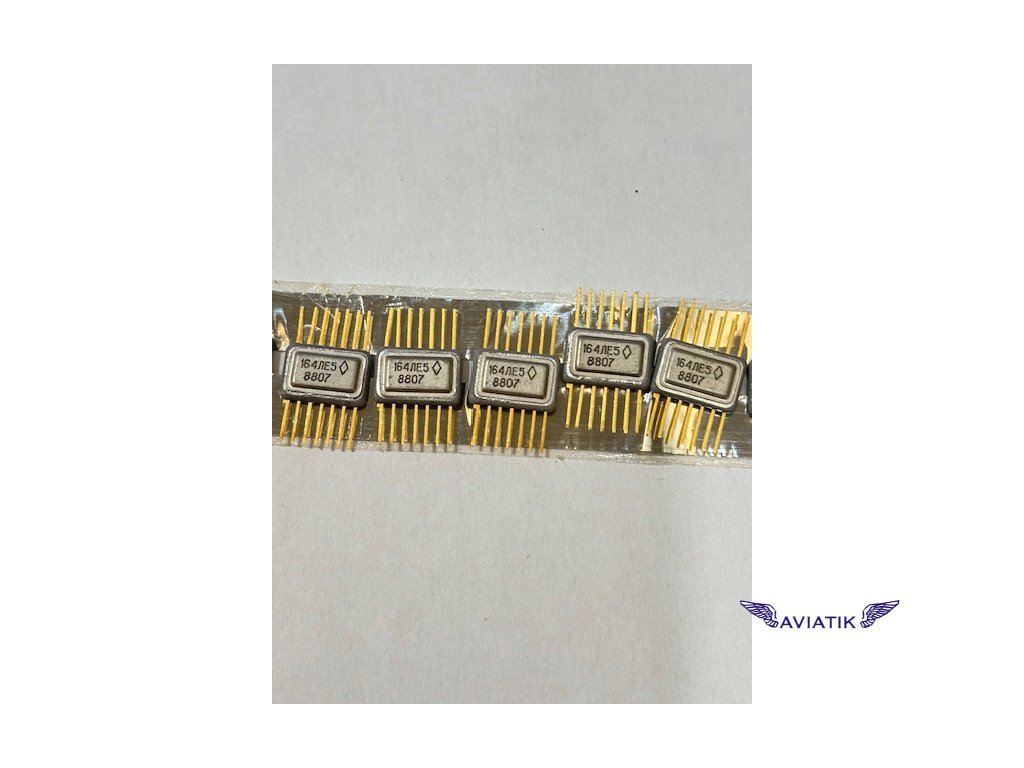

164LE5 Mikroprocesor

164ЛЕ5
Mikročip je vyroben technologií CMOS (typ logiky HSTLM) a je určen pro zařízení digitální automatiky a výpočetní techniky.
Integrovaný mikročip 164ЛЕ5 představuje čtyři logické prvky 2I-NE.
Je určen pro práci v elektronických zařízeních speciálního určení.
Vyrábí se v pravoúhlém kovovém a skleněném pouzdře s vývody pro montáž na desku plošných spojů.
Označení je naneseno číselným a písmenným kódem na pouzdře mikročipu.

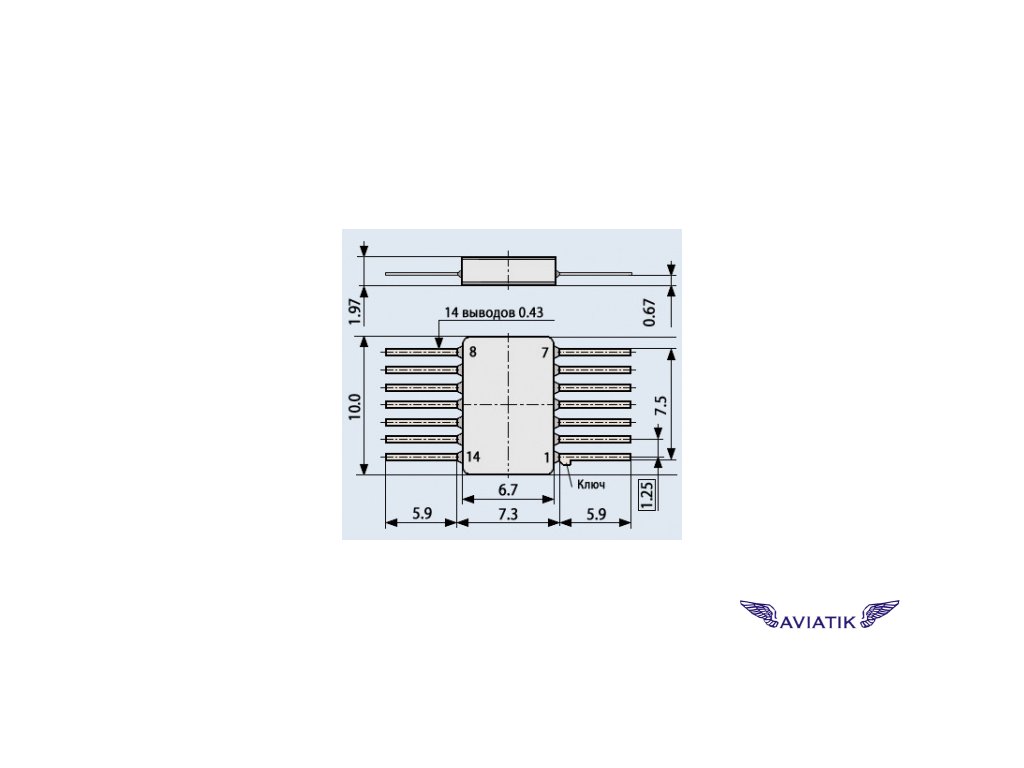

Pouzdro typu 401.14-5.
Kvalitativní kategorie: „VP“.
Technické podmínky:
- přejímka „5“ И63.088.070ТУ1.
Zahraniční ekvivalent: CD4001E.

Hlavní technické a provozní charakteristiky:
- Rozsah napájecího napětí: ±9,0 V ±10 %;
- Spotřeba proudu, maximálně: 0,001; 0,2 mA;
- Rozsah provozních teplot: -60 °C... +85 °C;
- Minimální doba skladovatelnosti: 25 let.

Příklad zápisu podmíněného označení při objednávce a v konstrukční dokumentaci:
- mikročip 164ЛЕ5, И63.088.070ТУ1.

Záruční povinnosti mikročipu 164ЛЕ5:
Výrobce zaručuje, že kvalita mikročipu odpovídá požadavkům technických podmínek, pokud spotřebitel dodržuje podmínky a pravidla skladování, přepravy, montáže a provozní podmínky stanovené technickými podmínkami.
Záruční doba skladování je 25 let od data výroby.
Minimální provozní doba mikročipů:
- 100 000 hodin v režimech a podmínkách povolených technickými podmínkami;
- 120 000 hodin v odlehčeném režimu.
Záruční provozní doba se počítá v rámci záruční doby skladování.

Minimální doba skladovatelnosti mikročipu při jeho skladování:
- v vytápěném skladu nebo ve skladu s regulovanou vlhkostí a teplotou nebo v místech skladování mikročipů zabudovaných do chráněného zařízení nebo nacházejících se v chráněné sadě ZIP - 25 let;
- v nevytápěném skladu - 16,5 let;
- pod přístřeškem a na otevřeném prostranství, zabudované do zařízení (jako součást nechráněného objektu) nebo v sadě ZIP - 12,5 let.

Rozšíření označení integrovaného obvodu speciálního určení:
164ЛЕ5
● absence písmene označuje kategorii kvality „ВП“, přítomnost písmen „ОСД“, „ОСМ“, „ОС“ označuje odpovídající kategorii kvality mikročipu;
1 - číslice označuje skupinu mikročipů podle technologického provedení, kde 1 - polovodičový mikročip;
64 - číslice určují číslo vývoje konkrétního typu provedení. Druhý a třetí prvek společně označují číslo série;
ЛЕ – písmena označují podskupinu a druh funkčního určení mikročipu, kde ЛЕ – logické prvky „ИЛИ-НЕ“;
5 – číslice určuje podmíněné číslo vývoje mikročipu v dané sérii podle určitého funkčního znaku.
