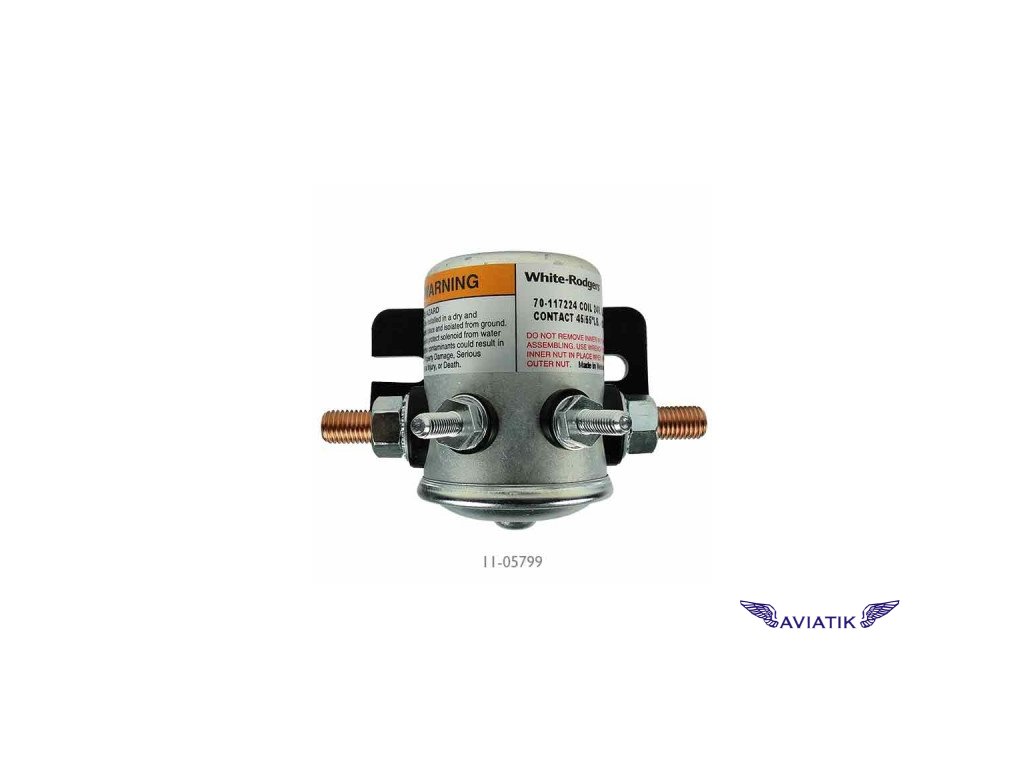

Hlavní relé 111-226

Přehled
(Baterie Solenoid) - Použitelné pro všechna  letadla. Nepřetržitý provoz. 12 V a 24 V.

Vlastnosti

Vysoká regulace proudové zatížitelnosti
Izolované nebo uzemněné cívky
Uzavřené v prachotěsném pouzdře
Delší ocelové pouzdro umožňuje nižší nárůst teploty a citlivější provoz u typu 71

Specifikace

Dielektrická pevnost: 500 voltů
Teplotní rozsah: -40 °F/-40 °C až 122 °F/50 °C
Mechanická životnost (bez zatížení): 250 000 operací
Elektrická životnost (jmenovité zatížení): 100 000 operací
Montážní poloha: Doporučená montáž s víčkem dolů
Vibrace: 5 g ve svislé a vodorovné rovině
Hmotnost (přibližná): Typ 70 – 14,0 oz.
Provozní cyklus: nepřetržitý
Specifikace utahovacího momentu: Kontaktní svorka: 45–55 palců-liber, cívková svorka: 12–18 palců-liber.
Montážní držák: max. 100 palců-liber (během instalace je nutné použít záložní klíč k upevnění spodní matice).
