Detailní popis produktu

Hlavní vlastnosti
Obsažené měřicí přístroje:

1 voltmetr
1 proud baterie
1 proud zátěže

Rozhraní:

Knoflík s tlačítkem
2 sběrnice CAN
Vstup světelného senzoru
Port USB 2.0
Možnost připojení do sítě s dalšími přístroji Omnia

Výroba:

Odolné pouzdro vyfrézované z pevného hliníku
Práškově lakované
100% vyrobeno a testováno automatickými procesy

Funkce:

Vizuální alarm na obrazovce
Tranzistorový alarmový výstup
Diagnostika elektrického systému
Ruční nebo automatické stmívání podsvícení
Snadná aktualizace softwaru přes USB port

Technické specifikace:

2,4" barevný grafický LCD displej 320x240 pixelů s podsvícením 1000 nitů.

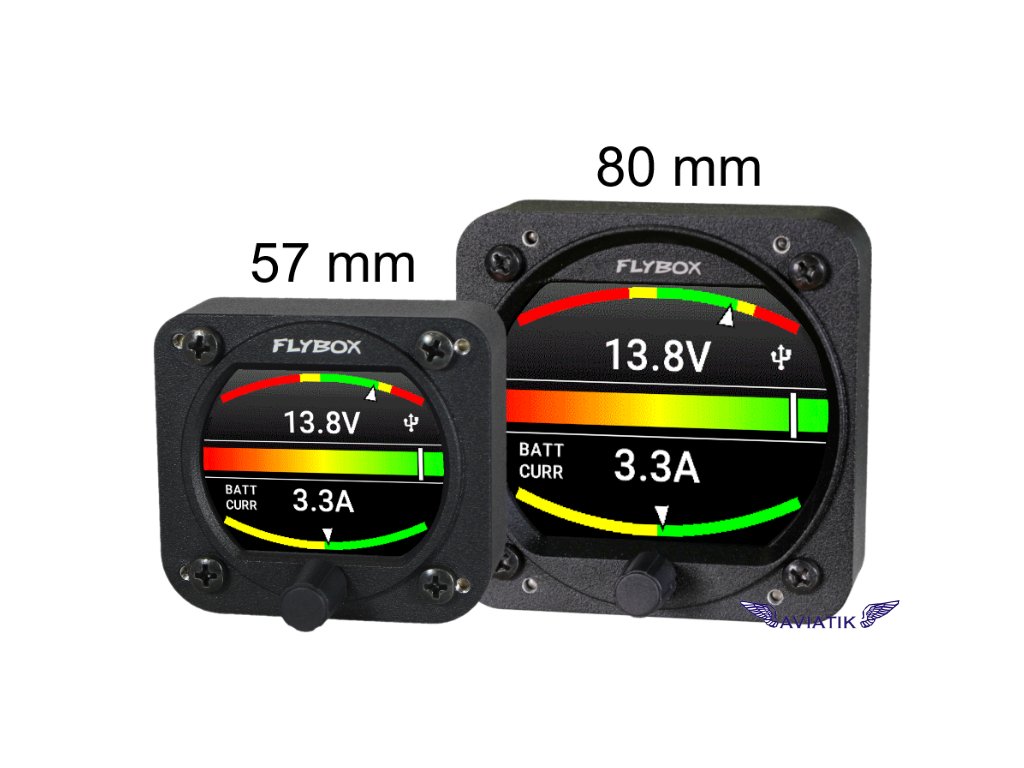

Standardní montáž 2-1/4” 57 mm a 3-1/8” 80 mm.
Práškově lakované hliníkové pouzdro.
Rozměry: 68 x 62 x 35 mm (57), 85 x 85 x 40 mm (80).
Hmotnost: 140 g (57), 230 g (80)
3 analogové vstupy, jeden pro snímání napětí a dva pro proudové senzory Flybox.
Napájecí napětí: 10 ~ 30 V=.
Napájecí proud: 60 mA (57 mm), 135 mA (80 mm).
Výstup alarmu s otevřeným kolektorem (max. 300 mA, aktivní nízký). Tento výstup lze také použít k vysílání tónu v interkomu pomocí volitelného zařízení Flybox s kódem 105899.
Rozsah provozních teplot: -20 ~ +70 °C.
Vlhkost: max. 90 % (bez kondenzace).
Komunikace přes 2 sběrnice CAN.
USB port: pro USB 2.0

Obsah balení:

Přístroj Omnia VOLT-AMP
Stručný návod k použití
Šrouby M4x10mm
Seznam obsahu balení

Volitelné příslušenství:

Kód 601060 Ampermetrická sonda +/- 50A

Cod. 105800 Kabelový senzor okolního osvětlení
Cod. 105810 CAN zakončení 120 ohmů
Cod. 105820 CAN kabel 25 cm
Cod. 105830 CAN kabel 50 cm
Cod. 105840 CAN kabel 100 cm
Kód 105899 Adaptér zvukového tónu
Kód 105898 Alarmový bzučák pro řadu Omnia
Kód 604010 Prodlužovací kabel USB 0,5 m
Kód 603000 Profesionální krimpovací nástroj

Kabelový svazek

nebo

Kód 105601 Sada konektorů

Voltmetr, dvojitý ampérmetr a diagnostický režim jsou aktivovány. Na obrázku je zobrazen proud baterie. (diagnostický režim vyžaduje 2 proudové senzory)

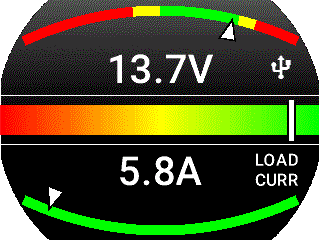

Voltmetr, dvojitý ampérmetr a diagnostický režim jsou aktivovány. Na obrázku je zobrazen proud zátěže. (diagnostický režim vyžaduje 2 proudové senzory)

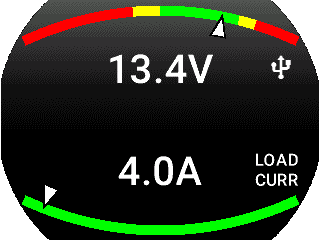

Voltmetr a proudové zátěže jsou povoleny

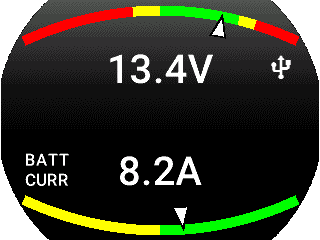

Voltmetr a proud baterie jsou zapnuté

Voltmetr a proudové zátěže jsou povoleny

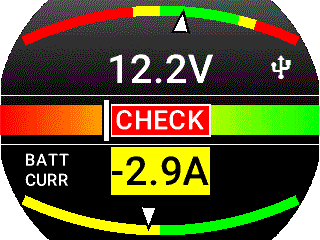

Diagnostický režim je aktivován a bliká nápis „CHECK“, protože napětí kleslo na 12,2 V a proud do zátěží dodává pouze baterie. (Diagnostický režim vyžaduje 2 proudové senzory.)
