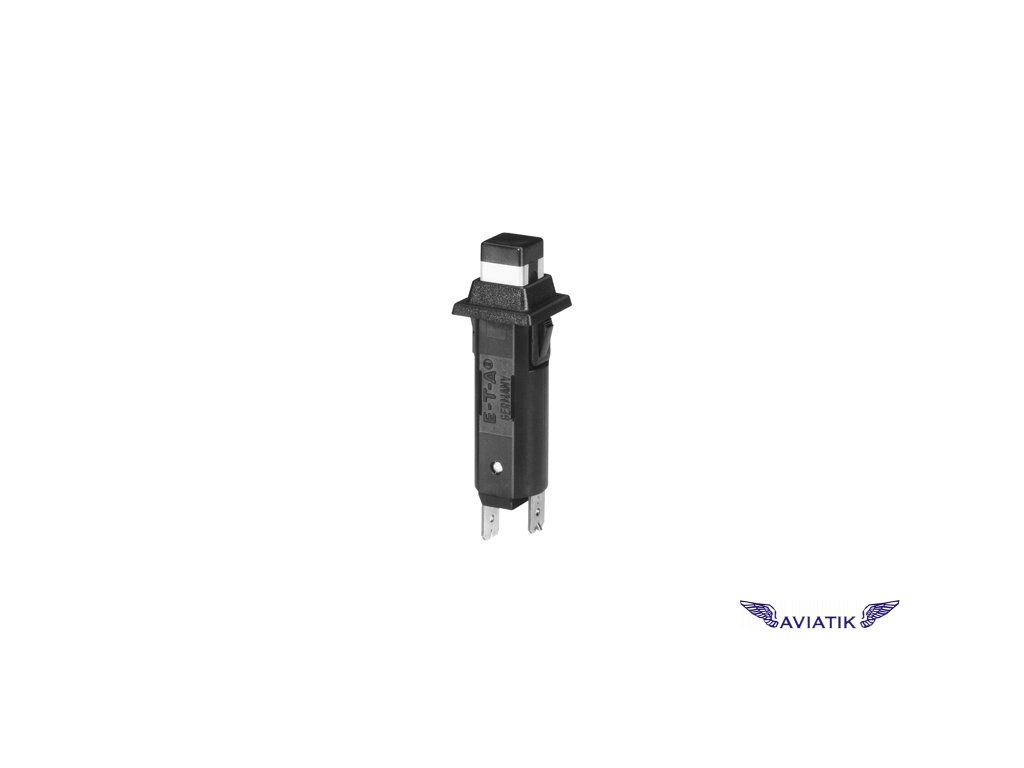

Tepelný jistič/spínač E‑T‑A 1110 – 1 až 15 A
Kód: 2838/1A
Související produkty
Detailní popis produktu
E‑T‑A 1110 je jednopólový tepelný nadproudový jistič kombinovaný s ručně ovládaným vypínačem. Chrání připojený elektrický obvod proti dlouhodobému přetížení a současně umožňuje jeho běžné zapnutí nebo vypnutí.
Jistič používá mžikový mechanismus typu push–push. Po vypnutí nebo vybavení je viditelný bílý indikační kroužek. Konstrukce trip-free zajišťuje, že jistič při nadproudu vybaví i tehdy, pokud je ovládací tlačítko přidržováno v zapnuté poloze.
Je určen k zacvakávací montáži do panelu a připojuje se pomocí plochých konektorů 6,3 × 0,8 mm. Tepelná charakteristika má střední zpoždění, které omezuje nežádoucí vybavení při krátkodobých proudových špičkách.
Při výběru je nutné zvolit správnou proudovou hodnotu podle chráněného obvodu, průřezu vodičů a projektové dokumentace zařízení nebo letadla.
Technické údaje
- výrobce: E‑T‑A Elektrotechnische Apparate
- řada: 1110
- funkce: tepelný jistič a vypínač
- počet pólů: 1
- ovládání: tlačítkové, push–push
- vypínací mechanismus: tease-free, trip-free
- charakteristika: tepelná, středně zpožděná M1
- jmenovité proudy v nabídce: 1, 2, 3, 4, 5, 6, 10 a 15 A
- jmenovité napětí: 250 V AC / 50 V DC
- vhodné také pro palubní sítě: 28 V DC, v mezích datového listu
- připojení: ploché kontakty 6,3 × 0,8 mm
- montáž: zacvaknutím do panelu
- rozměr čelní části: přibližně 19 mm
- provozní teplota: −20 až +60 °C
- krytí ovládací části: IP40
- hmotnost: přibližně 12 g
- schválení výrobce: VDE, UL a CSA
