Spike-SD

Kód: 7951
Neohodnoceno
3 674 Kč 4 445,50 Kč včetně DPH
Na objednávku

2-v-1 modul EMI / OverVoltage Spike

Elektromagnetické rušení (EMI) je přirozený vedlejší produkt všech leteckých antikolizních systémů proti střetu, starých i nových. Je vytvářena a vyzařována, když stroboskopy náhle přeměňují elektřinu na světelné impulsy a někdy mohou být detekovány v interkomech a komunikačních rádiích jako zvukový šum při každém aktivaci stroboskopů.

Detailní informace

Detailní popis produktu

2-v-1 modul EMI / OverVoltage Spike

Elektromagnetické rušení (EMI) je přirozený vedlejší produkt všech leteckých antikolizních systémů proti střetu, starých i nových. Je vytvářena a vyzařována, když stroboskopy náhle přeměňují elektřinu na světelné impulsy a někdy mohou být detekovány v interkomech a komunikačních rádiích jako zvukový šum při každém aktivaci stroboskopů.

Společnost Aveo Engineering navrhuje a dělá extrémně tiché LED zábleskové systémy, o čemž svědčí naše majáky a jednotky typu wingtip. Tak, že výrobky Aveo jsou široce používány ve vojenských UAV, kde je absolutní požadavek na nízké EMI. Všechno, co by mohlo narušit provozní telemetrii, prostě není tolerováno.

V letectví neexistuje nic bez EMI, bez ohledu na to, jak množství. Společnost Aveo podnikla další krok k vytvoření řady filtrovaných EMI filtrů řady Spike-SD. Tyto malé, levné jednotky jsou mimořádně účinné při výrazném zeslabování zbytkového EMI, který se nachází v instalacích avioniky.

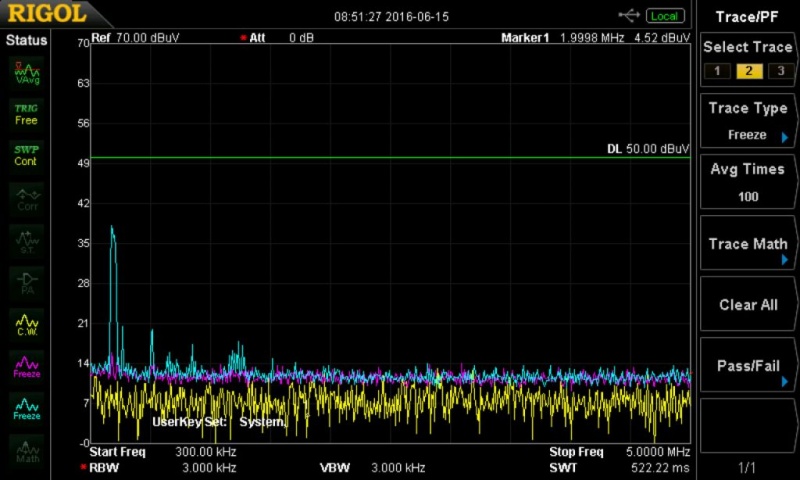

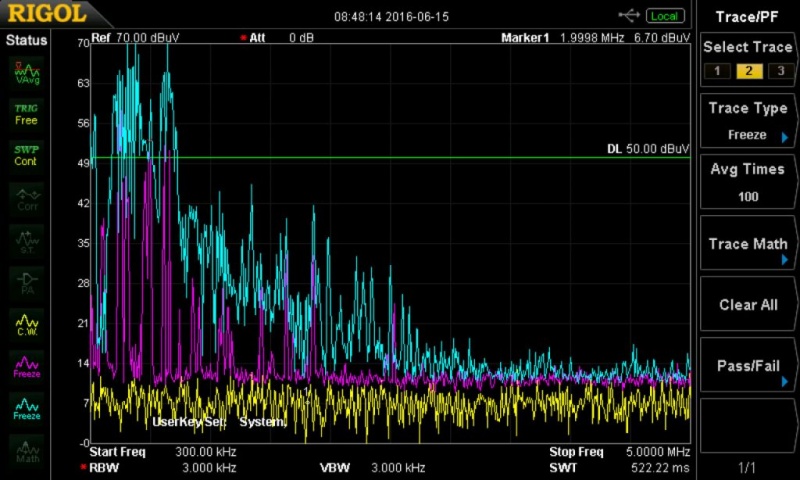

Tyto spektrální analyzátorové snímky níže ukazují, že jsou efektivní filtry Spike-SD. (Zobrazený kmitočtový rozsah je 300kHz - 2MHz, což odpovídá DO-160 Kapitola 21, Emise rádiové frekvenční energie.)

Žluté stopy zobrazují normální rádiový kmitočet pozadí.  Modré stopy zobrazují EMI bez Spike-SD. Červené stopy zobrazují EMI se Spike-SD.

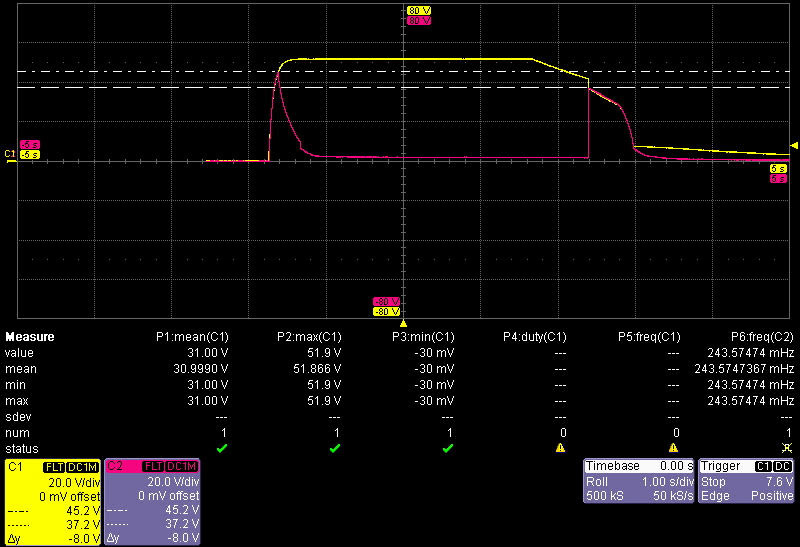

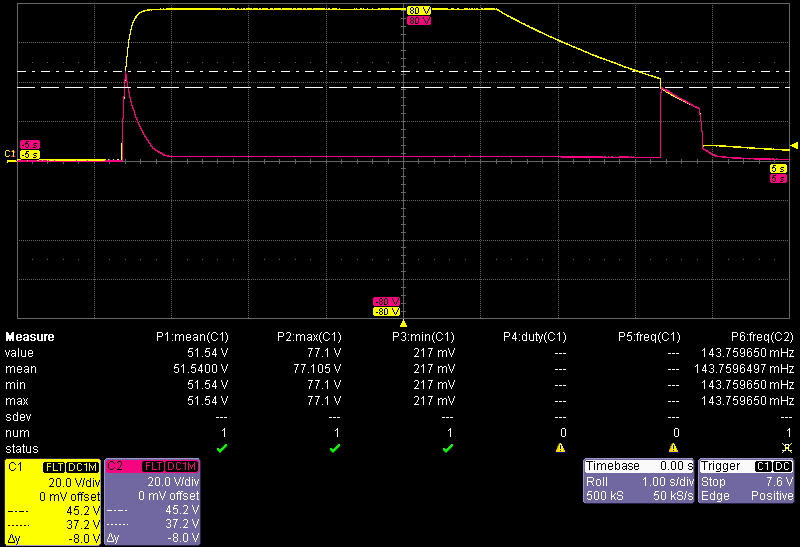

PŘÍKLAD POUŽITÍ - Ochrana proti přepětí

Se vstupním napětím pod 7.2 a vyšším 44.5 Výstup Spike-SD je odpojen od vstupu.
Při negativní polaritě je výstup Spike-SD odpojen od vstupu.

Osciloskop:
Žlutý - vstup
Červený výstup

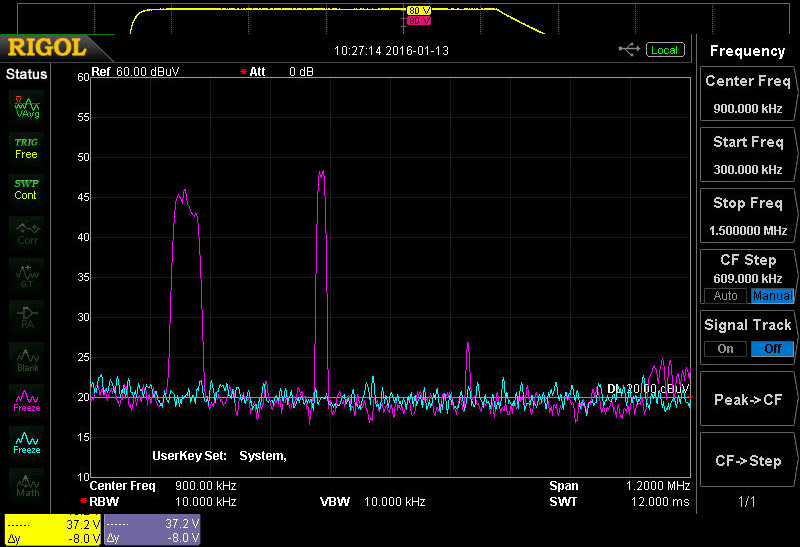

PŘÍKLAD POUŽITÍ - Filtr

Zařízení má filtr uvnitř. Typická útlumová tabulka.
RED - bez Spike-SD
BLUE - se Spike-SD
