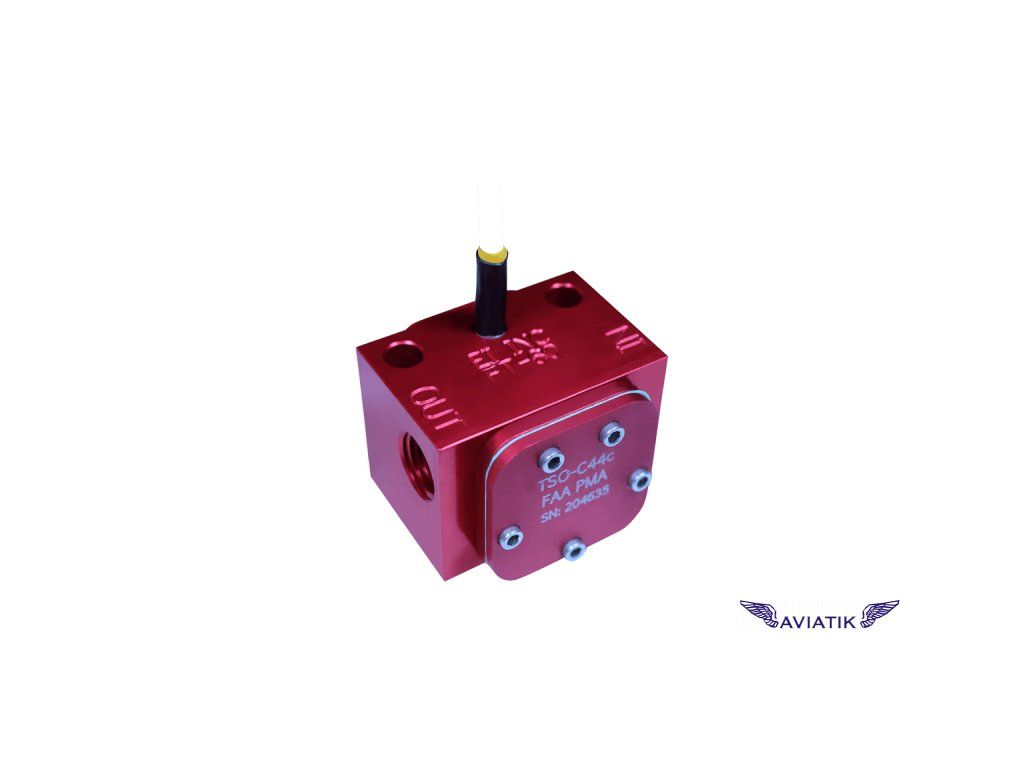

FT-60 (Red Cube) – elektronický průtokoměr paliva pro letadla

Přesné měření spotřeby paliva v reálném čase

FT-60 Red Cube je elektronický průtokoměr paliva (fuel flow transducer) určený pro použití v letadlech s pístovými motory. Slouží k přesnému měření aktuální spotřeby paliva a poskytuje data palivovým počítačům a moderním systémům EMS / EFIS.

Zařízení je navrženo pro instalaci do palivového potrubí motorově poháněných palivových systémů a je určeno pro motory do přibližně 350 HP.

Hlavní vlastnosti

• přesné elektronické měření průtoku paliva
• kompatibilita s moderními palivovými počítači a EFIS systémy
• robustní hliníkové tělo s anodizovanou povrchovou úpravou (Red Cube)
• digitální výstupní signál pro přesný výpočet spotřeby
• konstrukce pro letecké palivové systémy s čerpadlem
• certifikace FAA TSO / PMA (dle výrobce systému)

Využití

FT-60 je určen pro:

• sportovní a výcviková letadla
• jednomotorová pístová letadla
• experimentální a homebuilt konstrukce
• moderní avionické systémy s měřením spotřeby paliva
• motory s palivovým čerpadlem (fuel injected systémy)

Typicky se instaluje mezi motorové palivové čerpadlo a vstřikovací systém, kde zajišťuje přesné měření skutečného průtoku.

Výhody v provozu

• přesná kalkulace spotřeby paliva během letu
• lepší plánování doletu a rezerv
• zvýšení bezpečnosti letu díky přehledu o spotřebě
• kompatibilita s většinou moderních avionických systémů
• minimální údržba po instalaci

Technické parametry

• model: FT-60 (Red Cube)
• rozsah průtoku: cca 0,6 – 70+ GPH
• maximální výkon motoru: do ~350 HP
• připojení: 1/4" NPT (dle konfigurace výrobce)
• materiál: anodizovaný hliník
• typ signálu: digitální pulzní výstup

Proč zvolit FT-60 Red Cube?

FT-60 patří mezi nejpoužívanější průtokoměry v general aviation díky své kombinaci přesnosti, jednoduché instalace a dlouhodobé spolehlivosti. Umožňuje pilotovi mít neustálý přehled o skutečné spotřebě paliva a výrazně zlepšuje management letu.

V jakémkoli operačním systému s průtokem paliva jsou kostky průtoku paliva řady EI co nejblíže plug and play. Trochu dražší, ale snadno se instaluje a elektronicky nastavuje. Jen udržujte palivové potrubí poměrně rovné v délce několika palců podle pokynů a bude to fungovat. Dokonce používají EI FT60 ve zpětném potrubí Rotax 912S, protože je docela přesný i při tak nízkém průtoku zpětného paliva.

Specifikace

Kování: 1/4 "vnitřní NPT
Průtok: 0,6 až 70+ GPH
Pokles tlaku: 0,6 psi při 30 GPH / 2,3 psi při 60 GPH

Balení obsahuje:

dokumentaci, šroubení a konektor

Specifikační list: FT-60-Info-Rev-F

Zapojení pro přístroje MGL

Floscan or Red Cube to FF-4 and FF-5
